【No.72】カーオーディオ用ガイドローラーシャフト


※図面をクリックいただくと、拡大されます
名称【No.72】カーオーディオ用ガイドローラーシャフト
業界四輪
製品音響
材質SUS303Cu
D2.5
L127
L/D50.8
精度円筒度0.01
熱処理・
表面処理等
組込製品カーオーディオ
ロット月産8000個

製品・加工上の特長

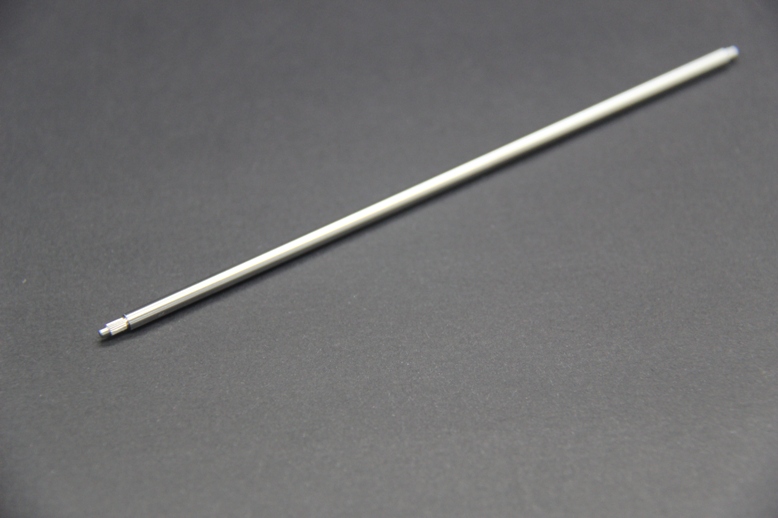

この小径・長尺シャフトは、車載用音響機器に使用されるシャフト製品になります。

細く長い製品であり、かつ外径に円筒度0.01の高精度が要求されているため、この精度を確実に確保できるようセンタレス研磨を工程内で実施しています。

またこのような長物シャフトに特化した設備も保有している為、一般的な量産設備の切削加工メーカーでは対応不可な製品も対応可能としています。

活用の効果

このカーオーディオ用小径長尺シャフトにような細物加工専用の設備には、加工中に材料に掛かる負荷を最小にする為、E&H Precisionでは材料の供給機も小径専用のものを使用しています。

また高精度シャフトを安定して量産できるよう、研磨用の設備も同様に備えており、φ2といった極少径にも対応可能です。

すべての工程をタイ工場にて社内一貫対応が可能なため、コストメリットを提供できます。
