ローレット加工部の角形状変更によるコストダウン

Before

 ローレット部を持つ、精密シャフトのような量産部品においては、角部に角面取りを「C面取り」として設計しローレットを加工すると、「バリ」が発生しやすくなってしまいます。製品にバリが発生しやすくなると、品質管理の難易度が上がり、また生産性自体も悪化するためコストアップの原因となってしまいます。

VA・VE設計実例

After

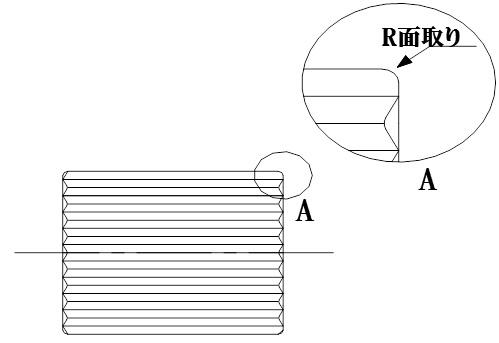

 精密シャフトなどのローレット部を持つ量産部品の設計では、角部の角面取りは「R面取り」にして設計することが有効です。この場合、ローレットを加工した後にも「バリ」の発生を抑えることできます。そのため品質管理も容易になり、生産性も向上するためコストダウンを実現することができます。

POINT

ローレット部を持つ精密シャフトなどの量産機械加工部品の角部にC面取りが設計されていると、バリが発生しやすくなります。この場合可能ならばローレット部の角部に対してはC面ではなく、R面取りで設計を行うことでバリの発生を防止することができます。バリ取り工数の発生を抑えることができ、検査工数の省略、品質の向上をコストダウンと同時に実現できます。
