※図面をクリックいただくと、拡大されます | 名称 | 【No.86】自動車エンジン制御用ロッド |
|---|---|---|
| 業界 | 自動車 | |
| 製品 | シャフト | |
| 材質 | SUS304L | |
| D | 6 | |
| L | 200 | |
| L/D | 33 | |
| 精度 | 取付部 直角度0.01 平面度0.008 | |
| 熱処理・ 表面処理等 | なし | |
| 組込製品 | ターボエンジン | |
| ロット | 月産40,000個 |
製品・加工上の特長

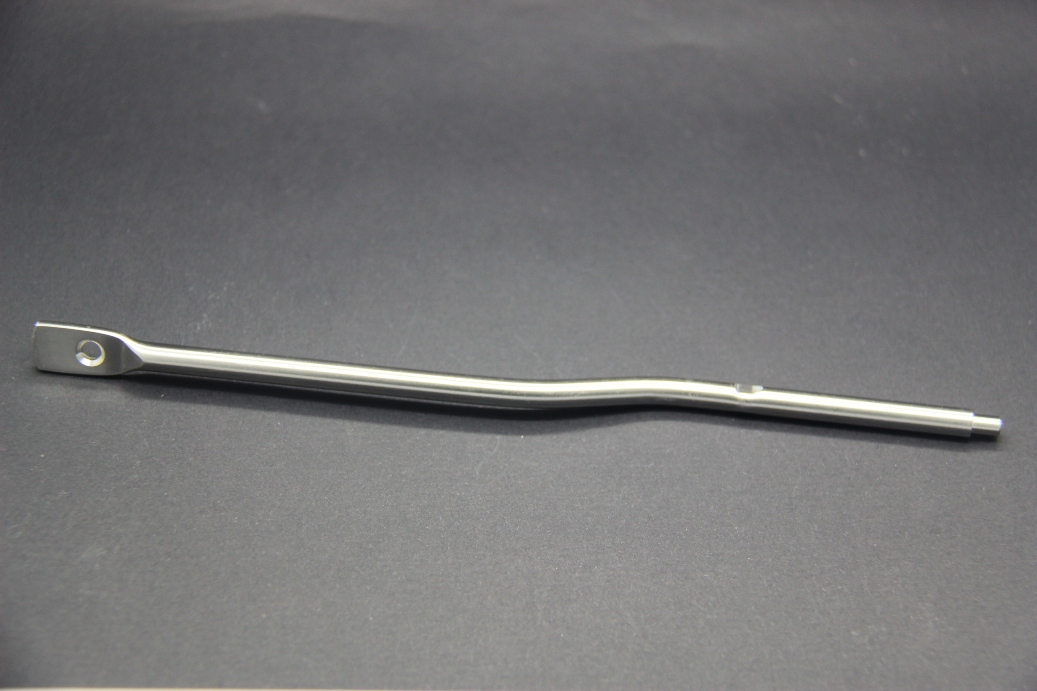

このロッドは、ステンレスSUS304Lを使用した自動車エンジン制御用ロッドと呼ばれる製品です。ロッドの先端部にはピンを取り付ける穴があり、非常に高い精度が求められています。その為、ロッドを曲げ加工した後に、精密シャフト.comでは取付部の仕上加工を実施しています。また、取付け部は直角度0.01、 平面度0.008が求められており、これらの確保するために、加工治具の管理も行いながら日々加工を行っています。
活用の効果
この先端部に取り付けられるピンは、このロッドに隙間なく取り付けることが要求されるため、加工治具を工夫することが平面度0.008を確保しています。
