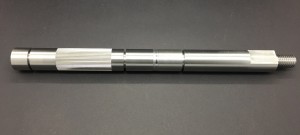

エアコン用モーターシャフト


※図面をクリックいただくと、拡大されます
名称エアコン用モーターシャフト
業界家庭用電器製品
製品エアコンユニット
材質S45C
D20
L250
L/D12.5
精度外径±0.006
熱処理・
表面処理等
組込製品モーター
ロット月産2,000個

製品・加工上の特長

この製品は、外径が高精度なため円筒研磨を実施しますが、通常の工程ですとローレット部との同軸が崩れてしまいます。

それを改善する為に精密シャフト.comでは、加工工程に工夫をして外径とローレットの同軸を高精度のまま保持しております。

活用の効果

精密シャフト.comでは、この製品のようにネジや平目ローレットがある製品で、加工機内ワンチャック加工や、二次加工を使い分けて最適な方案で提供できます。

モーターシャフトによくあるローレット加工ですが、精密シャフト.comでは最大径50㎜まで転造加工が可能です。
